Haste Captora e Tabela de Ângulos
A haste captora, trata-se de um conjunto para sistema de captação, composto com uma ponta captora tipo lança em estrutura tubular com base articulada e 2 estais rígidos dispostos a 90º, podendo ser instalada em superfície plana como platibandas, telhados metálicos, pré-moldados, lajes e outros, ainda com disponibilidade para fixação lateral em paredes com porta bandeira.
Estas Hastes atendem aos locais onde outras possibilidades de instalação se tornem inviáveis, e por ser mais leve, ter custo reduzido e apresentando boa eficiência de proteção, é uma solução muito eficaz em locais com placas solares sobre a edificação, por apresentar um índice baixo de sombra.
As hastes são apresentadas em 3 tamanhos:
DR- 090 – Haste captora com 1 metro galvanizada a fogo
DR- 091 – Haste captora com 2 metros galvanizada a fogo
DR- 092 - Haste captora com 3 metros galvanizada a fogo
Os códigos DR-090A – 091A e DR-092A, são com os mesmos comprimentos, porém com acessório para fixação lateral (porta bandeira).

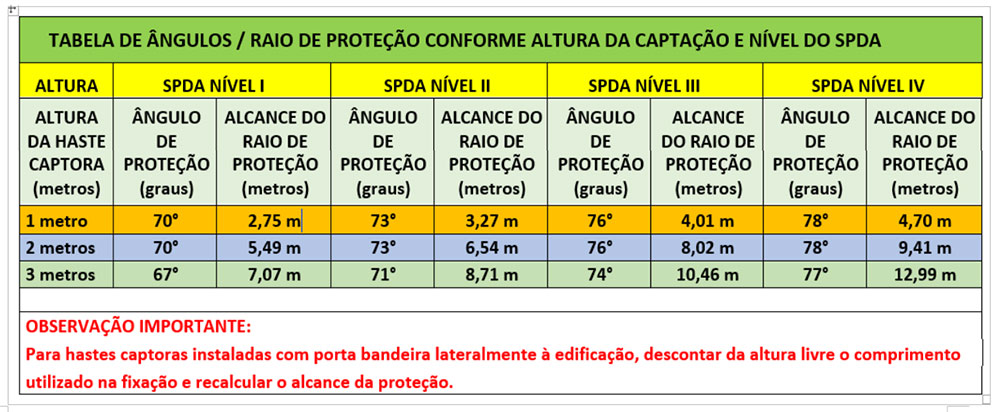

Conforme método de ângulos, com base na figura 2 da NBR-5419/2015 caderno 3, colocamos abaixo os ângulos de proteção e o alcance máximo em metros dessa proteção, conforme classe do SPDA adotado.
